在生產過程中選用的粉碎機要求生產的產品粒度分布在一定的范圍內，而事實上粉碎機產出的產品粒度分布要比所要求的粒度范圍更廣泛，大多數難以滿足要求。故在粉碎過程中，分級是提高超細粉碎效率和生產出滿足細度及其級配要求的微細粉產品至關重要的環節之一。

氣流粉碎分級機所謂分級就是根據生產工藝的要求，把粉碎產品按某種粒度大小或不同種類顆粒進行分選的操作過程。

分級的方式有兩種：用篩子篩分和在流體中進行分級。篩子篩分代表產品主要有直線篩、圓振篩等篩分機。氣流篩分代表產品有重力式分級機、粗級分級機、離心式分級機(又稱離心式選粉機)、旋風式分級機、O-sepa分級機、噴射渦旋式分級機、強制渦流分級機。

氣流分級的工作原理：

氣流分級生產線主要由氣流分級機主機、旋風分離器、脈沖除塵器、高壓引風機、電控柜等組成。

氣流分級主機主要由二次風、三次風及葉輪、傳動系統等組成。生產線工作時，物料在引風機引力的作用下由分級機的入料管進入。在分級機內部空氣與物料充分混合，在分級機的下筒體三次風及分散錐的作用下，氣固兩相流被充分分散。

氣固兩相流上升至分級區時，每個單獨的顆粒既受到分級輪旋轉產生的離心力，又受到引風機引力產生的向心力。當顆粒受到的離心力大于向心力時，分級徑以上的粗粒子被甩到筒體內壁，失速后沿筒內壁下落至二次風淘洗區?？諝庠谝L(fēng)機引力作用下，穿過均勻分布在錐體上的二次進風口進入淘洗區，并對粗細混合粉進行風篩式的淘洗作用。這樣，混雜或粘附于粗料中的細顆粒被分離干凈，回流到分級區，粗顆粒由卸料裝置排出分級機。符合粒度要求的細顆粒隨氣流進入旋風收集器、脈沖除塵器被收集下來，凈化后的氣體通過引風機排風口被排放到大氣中

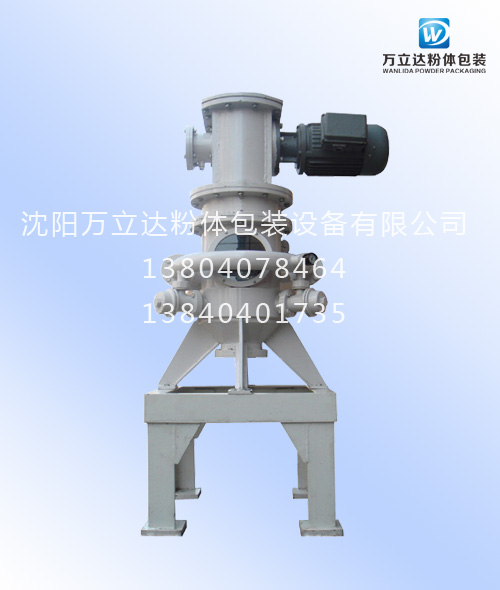

氣流粉碎分級機
