HM流化床氣流（磨）粉碎分級機

產品描述：

原理：氣流粉碎機是壓縮空氣經拉瓦爾噴咀加速成超音速氣流后射入粉碎區使物料呈流態化（氣流膨脹呈流態化床懸浮沸騰而互相碰撞），因此每一個顆粒具有相同的運動狀態。在粉碎區，被加速的顆粒在各噴咀交匯點相互對撞粉碎。粉碎后的物料被上升氣流輸送至分級區，由水平布置的分級輪篩選出達到粒度要求的細粉，未達到粒度要求的粗粉返回粉碎區繼續粉碎。合格細粉隨氣流進入高效旋風分離器得到收集，含塵氣體經收塵器過濾凈化后排入大氣。

HM系列產品的特點：

   1.  磨損小，純度高：

氣流帶動物料相互對撞粉碎，無其他介質介入。

2. 超細高精：

成品細度遠超機械粉碎機，一般最細可達D50=0.2微米。

3. 顆粒形貌好：

通過調節粉碎時的空氣壓力，從而調整顆粒形貌，特別是有球形化要求的應用。渦旋式氣流粉碎機的效果比其他設備更好。

4.  設備維護簡便：

加卸料均采用自動化控制，操作維護簡便，日常維護量低。

產品型號：

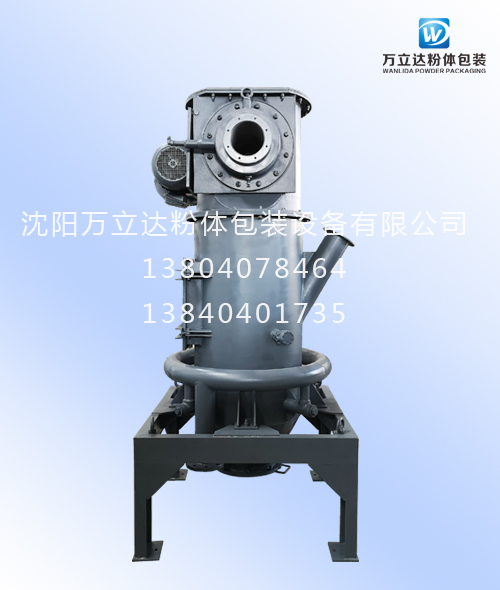

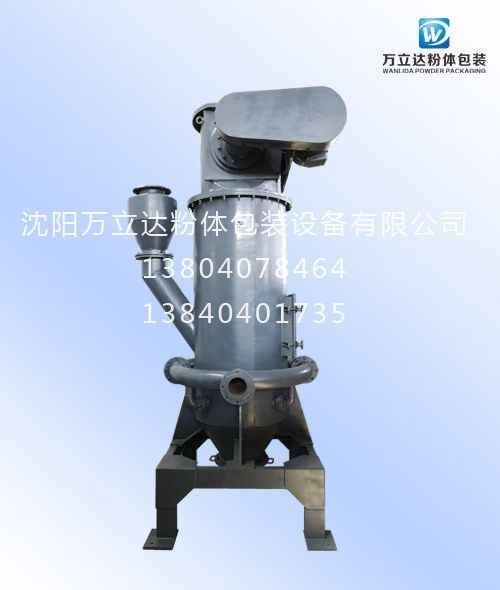

1. HM630流化床氣流(磨)粉碎分級機主機

2. HM800流化床氣流(磨)粉碎分級機主機

產品基本數據：

HM630流化床氣流(磨)粉碎分級機主機：

l  下磨體直徑Φ650mm，噴嘴到上沿高度950mm，噴嘴直徑Φ11-17mm、螺紋M30x 1.5。

l  上磨體：分級輪直徑Φ315mm、120葉片，三角帶傳動，電機：2級、15kW,分級輪轉速范圍：2000-4000rpm。

l  材質：碳鋼、噴漆、無內襯。

l  外形尺寸：1000mm x1000mm x2550mm。

HM800流化床氣流(磨)粉碎分級機主機：

l  下磨體直徑Φ800mm，噴嘴到上沿高度1600mm，噴嘴直徑Φ11-17mm、螺紋M30x 1.5。

l  上磨體：分級輪直徑Φ315mm、120葉片，軸徑Φ55mm；三角帶傳動，電機：2級、15kW,分級輪轉速范圍：2000-4000rpm。

l  材質：碳鋼、噴漆、無內襯。

l  外形尺寸：1200mm x1200mm x3500mm。

性能參數：

1.粉碎動力：空氣壓縮機、132-150 kW、壓力大于0.85MPa、流量大于40m³/min。

2.配套成品捕集器（除塵器）：脈沖袋式除塵器、過濾面積大于80平方米。引風機：9-19高壓離心風機、大于No5.6、流量大于3000 m³/h、全壓大于7000Pa。

3.粉碎成品細度：2-15μm。

4.進料粒度：80-325目。

5.產量：500-1500Kg。

6.原料粒度越細，粉碎產量越高；成品細度要求越小，產量越低。

7.適用于莫氏硬度8以下干式物料粉碎。

8.粉碎過程對磨機無損傷(除分級輪)，能夠保證物料純度。

  9.磨腔工作壓力：0.002-0.01 Mpa

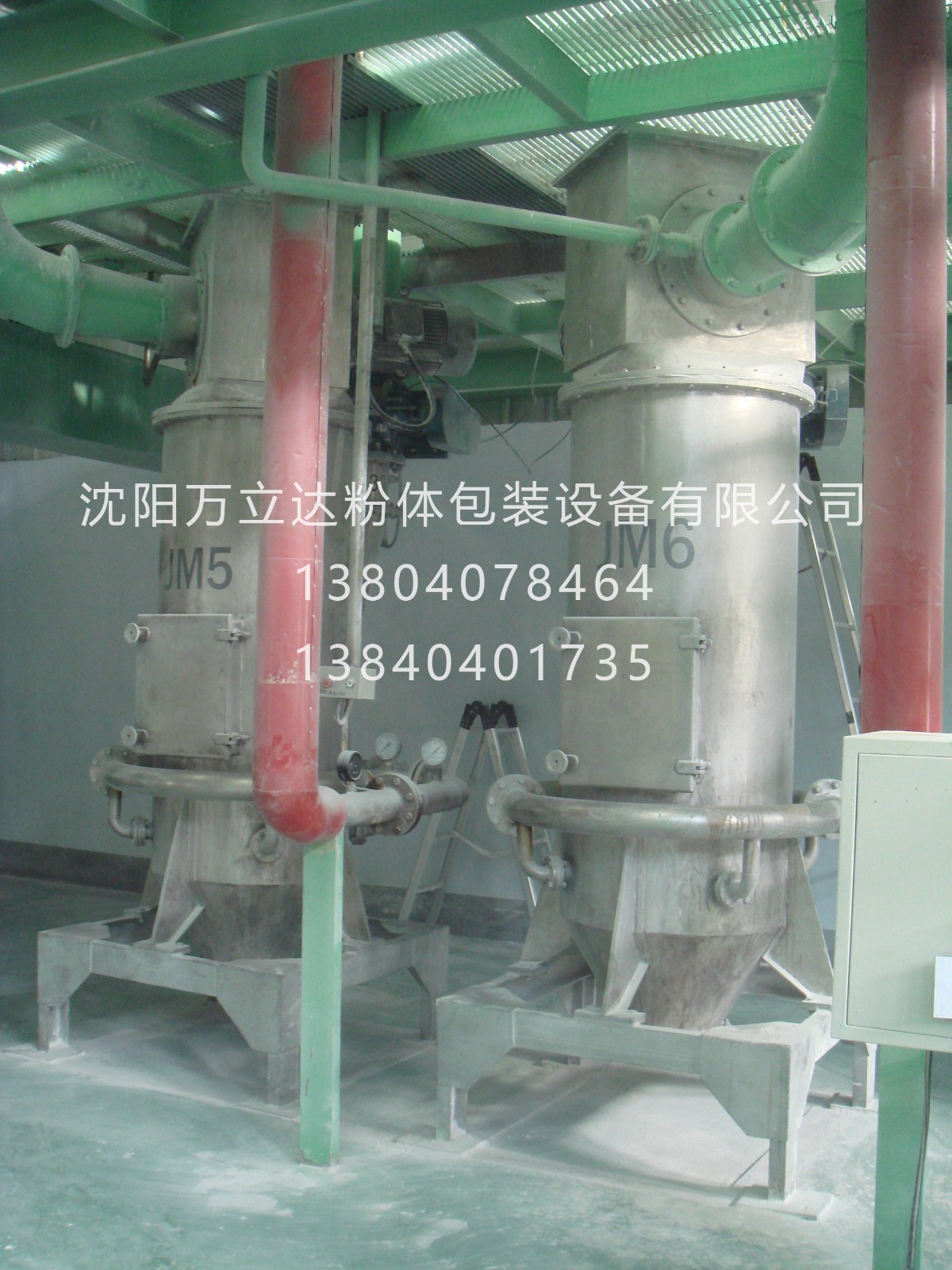

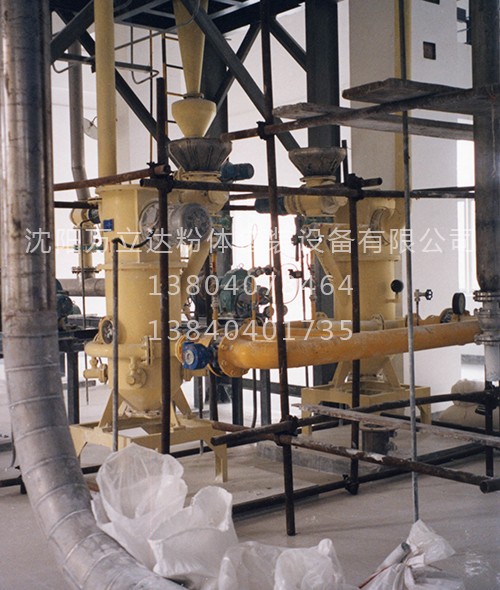

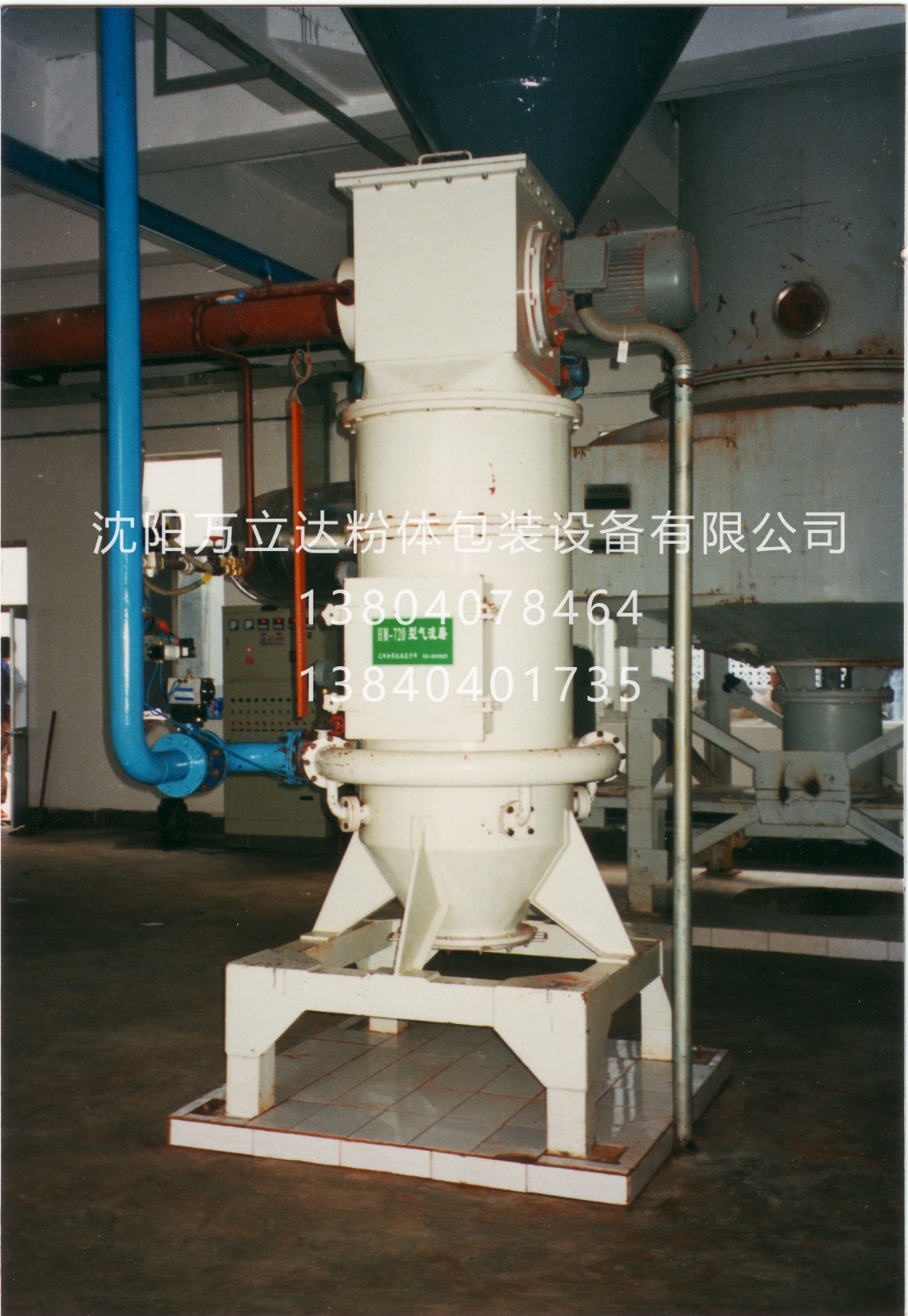

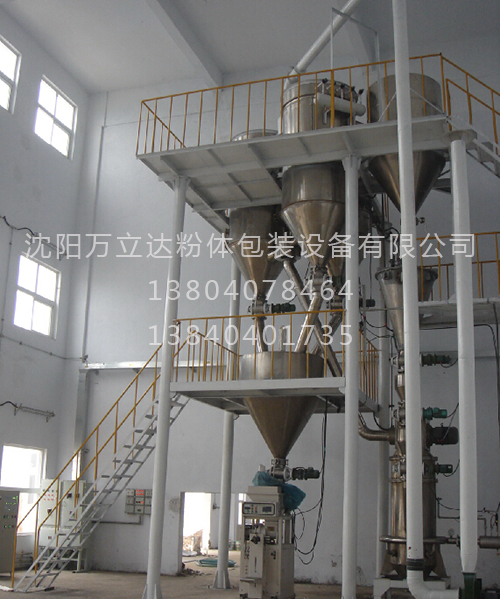

客戶案例：

光子武大納米白炭黑全套生產線

                                川潤 磷 酸氫鈣粉碎分級生產線

 蓬萊氧化鐵紅
